山西首家商业综合体机房BIM+装配化施工
忻州田森汇商业综合体工程位于山西省忻州市忻府区中心地段，总建筑面积17万平米，总高98.8米。装配式制冷机房设于地下一层，主要设备包含2台水冷离心式冷水机组、1台水冷螺杆式冷水机组、6台冷冻水循环泵、5台冷却水循环泵、1台分水器、1台集水器、2台囊式定压补水机组、4台水处理器等。机房内大口径管道总长300余米，法兰224付，螺栓2688套，阀门132个。11名管理、装配人员22小时完成机房整体装配，且一次成型。节省工期8天，节约工程造价10.8%，约35万元，真正实现降本增效。
BIM深化+高效装配
实现机电安装的降本增效
绿色环保+智慧高效
助推建筑业转型升级发展
戳视频
紧跟行业发展
学习机房装配化施工
为贯彻“开工必优，过程精品”的质量管理理念，由山西建投安装集团公司承建的忻州田森汇商业综合体项目通过消防工程公司与BIM中心共同努力，以“BIM+装配式模块化施工”为试点，通过工厂化预制、模块化组装、装配化施工，实现了工程质量可控化，工程进度可视化，工程信息平台化，实现了生产方式转变，树立了山西安装在山西省民用机电装配化施工领域的典范。
项目前期利用BIM技术，对机房整体布局进行重新优化，设备布置、管线走向、标高控制，配套设施等方面高精度模型建立。对模块化架体进行深化设计，利用可视化、模拟性特点解决了管线的虚拟施工、有效协同等前期策划工作，避免了现场的施工问题和返工现象。

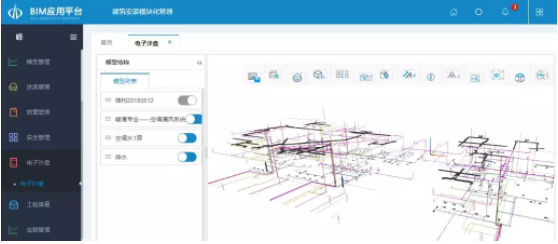

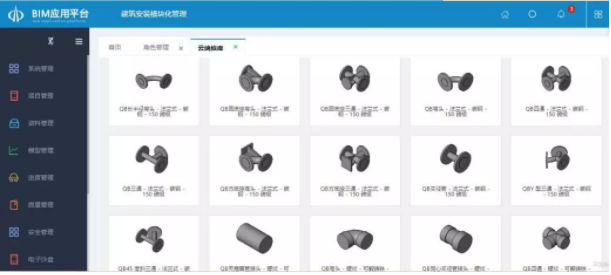

运用企业级BIM平台，将各专业模型上传至该平台，利用轻量化技术，实现大模型web端可视化浏览。创新应用了模型、进度、工程量关联技术，实现虚拟施工、计划与实际施工进度对比。
对于水泵等单重较小的设备采用模块化设计，将阀门、管道、支架、设备集成于一体，最大程度降低现场组对能耗。通过模块框架设计、水泵基座设计、减震装置设计、设备配重设计、整体加固设计等各个环节的深化，有效地节省了空间，规范了管线的路径，提升了视觉效果。

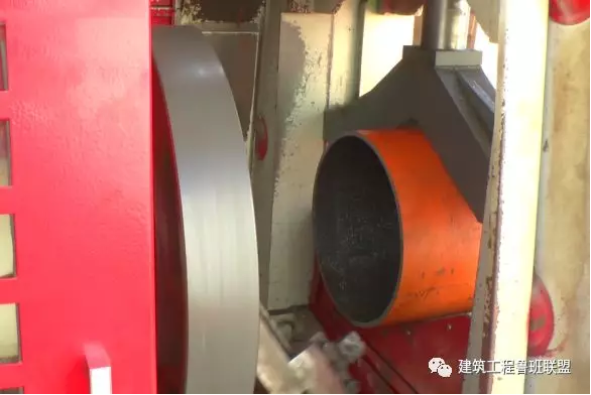

对于设备与设备之间、设备与模块之间，长距离管道部分进行合理分段设计，采用法兰连接，便于场外预制和场内组装。管道预制采用高精度机床完成下料切割、坡口加工。采用焊接机器人完成焊接打底、填充和盖面全部作业工序。
利用BIM高精度模型拆解，将框架分解下料，在加工区完成框架的拼接组对，减震装置、配重、水泵依次固定在框架基座上，加工好的管段及阀门按照设计图纸顺序装入拼接好的模块框架内，完成一个单元模块的完整拼装。
模块组装过程
由于机房空间狭小，无法利用移动机械进行模块就位。结合现场实际，将各设备基础之间用枕木和钢板铺设出轨道，采用“小坦克+电动葫芦”的组合方式移动模块、使得模块精准就位在设备基础上。
模块泵体搬运过程
模块安装就位
管排整体利用多组倒链提升、调整管道标高和方位，组对合适后，及时固定在支吊架上。通过BIM管段编号，三维施工模拟，优选最佳管排安装顺序，在确保安装精度和质量前提下，完成机房管道的整体提升组对及法兰盘拼接。管理团队对每一个细节都进行了精心策划，反复论证，严格实施每一个细节。
BIM技术在实现科技创新与工业化融合的进程中发挥重要的纽带作用，该项目多项技术成果创新应用，把最前沿技术融入传统产业，应用场外预制、车间组装、装配施工，产生了良好的经济效益和社会效益，为企业进步和转型跨越做出了有益探索，也为民用建筑业转变生产方式、转型升级发展起到排头兵作用。
