随着国家大力发展装配式建筑的系列政策落地，标准规范也逐步跟进，目前，我国装配式建筑项目如雨后春笋般拔地而起，已完成从试点示范阶段向全面发展阶段过渡，形成了一批有颜值、有内涵的装配式建筑项目。
今天，我们要介绍的这个高层住宅类项目可谓是装配式建筑中的“佼佼者”，其装配率达到40%以上。
这个名为大场社区W121501单元600坊地块动迁安置房项目运用高预制率PCF装配结构体系、PC+铝模一体化施工、数字化工法等多项先进技术，推动装配建造水平迈上了一个新台阶。
想要了解该项目装配式施工技术细节和动态施工过程的，可点击下方视频观看：
装配施工技术成果展示
1 高预制率PCF装配结构体系
外墙整体采用防渗漏好、结构安全的内浇外挂体系，非承重预制外墙采用盲孔连接。通过增加电梯井和楼梯间PCF外墙和预制大阳台，实现预制率达到40%以上。

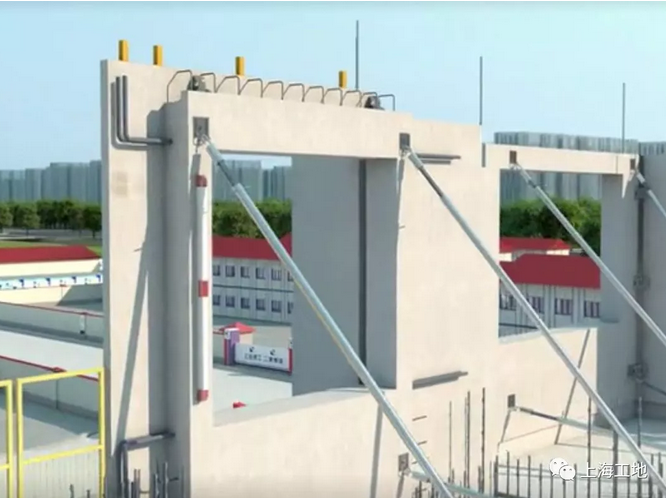

承重墙采用内浇外挂体系，非承重预制外墙盲孔连接
2 第二代高层建筑无外脚手建造技术

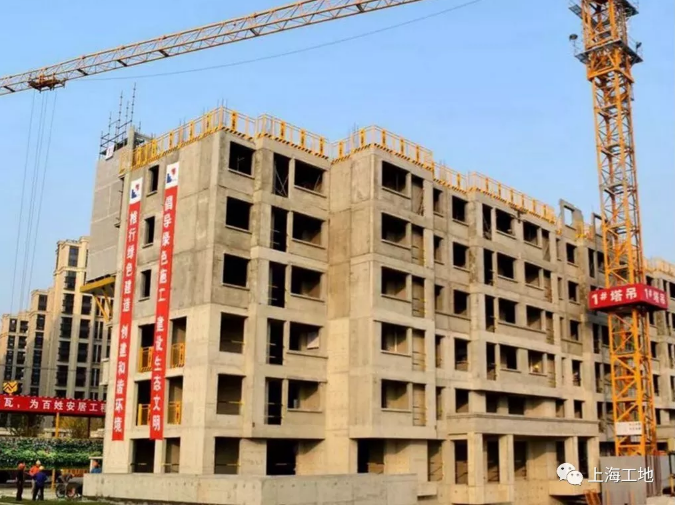

基于外墙高精度加工工艺，在外墙板上采用工具连接节，形成封闭围档体系，取消了传统外脚手架。

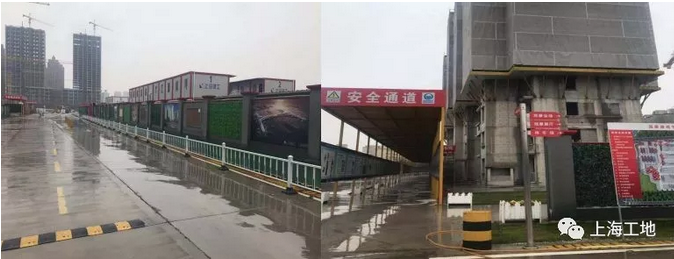

绿化、道路等室外工程与主体同步施工，缩短建造工期，实现花园式工地。
围挡构造简单，搭拆简单，大大节省材料和场地，避免脚手架存在的搭拆、火灾、人员等安全隐患。
3 PC+铝模一体化施工技术
通过设计优化、可调式连接压扣、接缝防渗工艺、防爆模墙箍等，解决了两种高精度工艺的结合带来的技术难题。
本技术可提高实测实量水平，实现薄抹灰，有效降低人力材料，符合工业化发展方向。
4 数字化技术助推装配建造水平
基于装配BIM平台，使用二维码技术，实时监控构件信息，进行生产和运输最优化管理。
装配实训基地包括装配技术展示区、装配工人培训区、安全体验区、实体样板区、工法楼等，均采用了BIM、VR或AR技术。

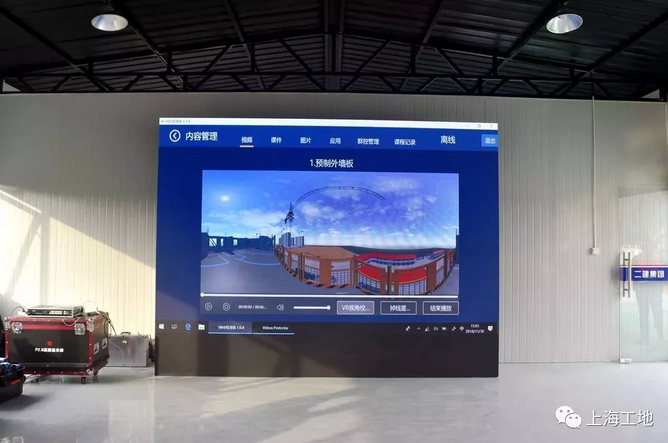

数字化工法楼以三维展现建造过程及细节，配合VR技术对吊装、安全等进行沉浸式交底。
工程采用的信息化技术还包括：项目风险管控APP、VR安全一体机、工程智能AI等。
项目还研发了智能灌浆机、基于非精确砌块的薄抹灰技术、交通分流系统、PC专用设备和仪器等。
工程智能AI和无线测温仪
装配式建筑交通标识
PC安装专用设备
5 工法楼先行

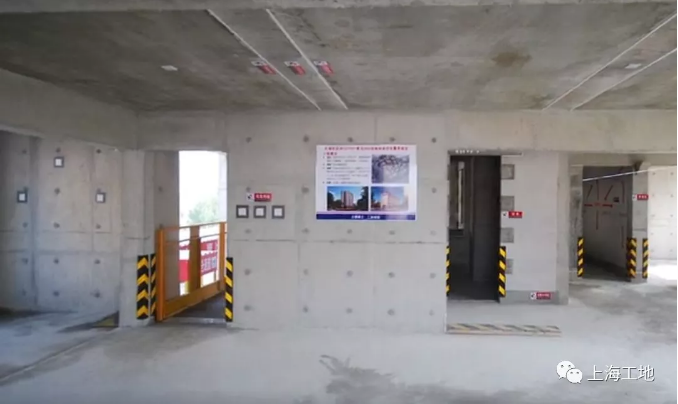

工程设置一栋一层半工法楼，将工序、方法进行实体展示。内部设置铝膜区，一结构二结构区，PC外墙灌浆封胶工艺，给现场工人更加直接的教学和探讨。对应采用BIM技术，全部完成虚拟建造，形成数字化工法楼。

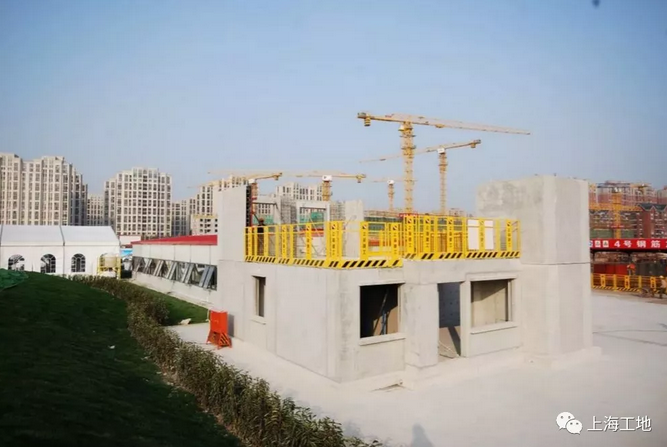

实体工法楼

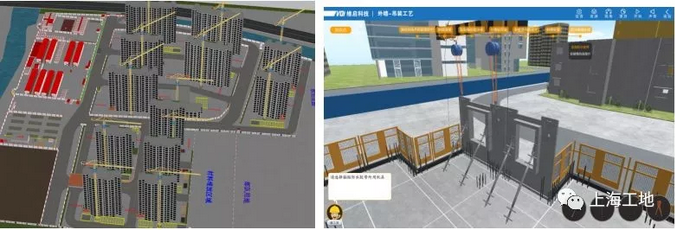

数字工法楼
6 首家上海工地装配技能培训学校
PC工法楼
PC工法楼模型
PC工艺流程展板
“四节一环保”小样
项目VR体验

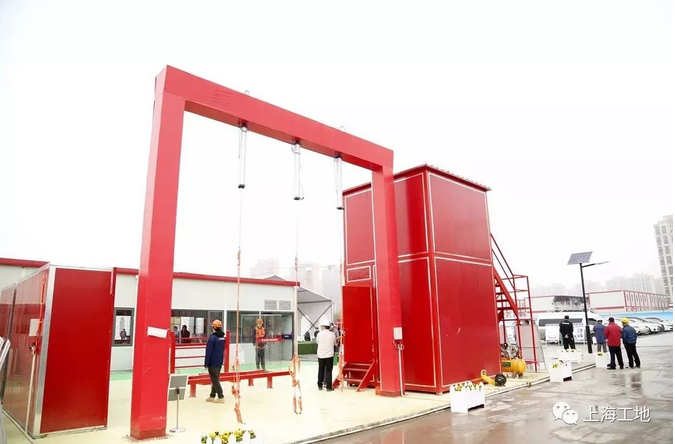

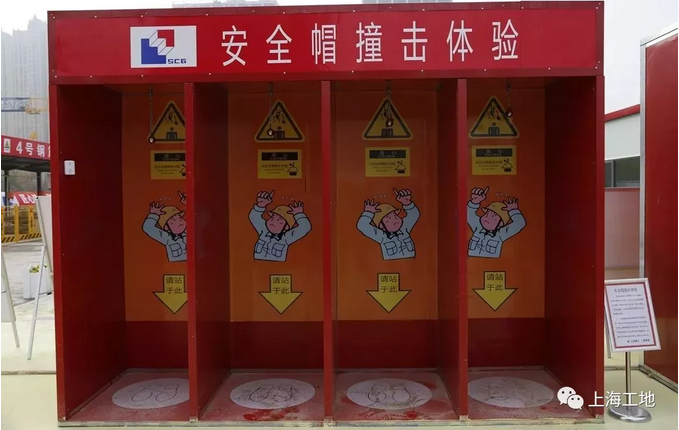

项目安全体验区
上海建工二建集团有限公司承建的上海大场单元600 坊地块动迁安置房项目，不仅向广大同行集中展示了一批新的管理和技术成果，更是为广大同行提供了建设“花园式工地”新思路。
工程概况
大场社区W121501单元600坊地块动迁安置房项目位于上海市普陀区，占地面积为49813 ㎡，总建筑面积190689.8㎡。C1-07和C2-01地块为地下一层，C3-05地块为地下两层。
地上部分由12栋18层高层住宅，2栋3层公建以及1栋6层公建组成。其中12栋高层为装配整体式剪力墙结构，公建为装配整体式框架结构，预制率达40%以上。项目已成功申报上海市装配式建筑示范项目，为2018年上海市绿色施工样板工程交流项目。
