在建筑工程设计中，给排水设计是较为重要的一个环节，关系到建筑后续的正常使用，对于提高建筑工程质量至关重要。因此，在设计的过程中，必须要充分保证建筑给排水工程各系统设计的合理性。BIM技术通过将各种数据信息进行收集与整理后，将信息进行汇总并形成一个信息模型，即构建出一个三维立体模型。在施工过程中可以随时随地进行相关数据资料的查询，为工程全阶段都带来极大便利。

那么，BIM技术在建筑给排水工程设计中是如何发挥作用的呢？

一、在材料表统计方面

给排水设计人员过去在编制材料表时，大多依靠CAD文件进行测量和统计，这种方式费时费力而且极易出错。而BIM本身就是一个信息库，可以提供实时可靠的材料表清单，通过这些清单可以用于前期方案比选、成本估算与工程预决算。

二、在可视化设计方面

在传统设计模式下，土建专业主要基于传统CAD平台向给排水专业提资时，通过使用平、立、剖等三视图的方式来表达和展现，整合结构梁高和位置的信息，一旦遇到项目复杂、工期紧的情况，在信息传递的过程中极容易造成三维信息割裂与失真，甚至造成差错。而BIM技术具有先天的直观性和实时性，保证了信息传递过程中的完整与统一，BIM从全局上进行绘制，保证了对系统的理解及把控，对于细微部分修改起来极其简便。

三、在管道综合方面

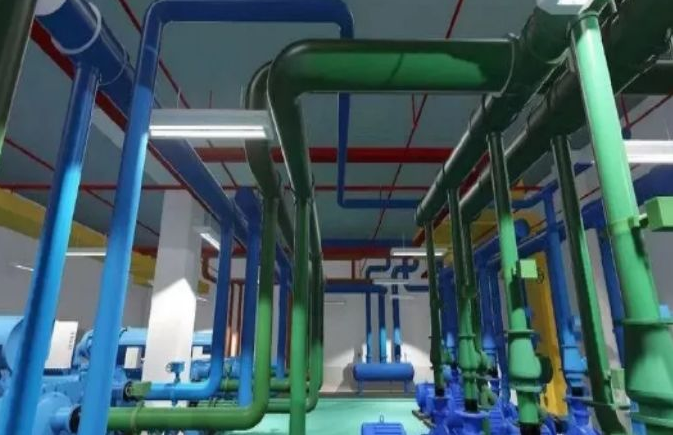

BIM模式的出现，使得繁琐的拍图过程简单化，可以直观反映出来管道综合后的净空高度，满足了建筑专业的需要。在BIM模式下，三维直观的管道可以系统反映管道真实的空间状态，工程设计师不仅可以在绘图过程中直观观察到模型中的碰撞冲突，还能在绘图后期利用软件本身的碰撞检测功能或其他软件来进行硬碰撞或软碰撞的检测。设计人员通过BIM三维管道设备模型，能够发现并检测出设计冲突，及时地进行调整和修改，满足了建筑专业的需要。

四、在安装模拟方面

BIM模式的出现，使得指导施工和施工过程中一些管线较多，复杂的的吊顶区域更为方便。在传统设计模式中，各分包常常是互不相让或互相挤占空间，这不仅仅造成了不必要的浪费，还耽误了工期。然而将时间维度引入三维设计，制定出准确的四维安装进度表，就能够实现对施工项目的预先可视化，可以合理安排安装进度，并且更加全面地评估与验证设计是否合理以及各专业是否协调，可以更加简化设计和安装的工作流程，减少浪费及提高效率，有效的减少设计变更。

五、在协同设计方面

在传统设计模式中，CAD只不过是个不能加载太多的附加信息的绘图工具，因而给排水设计在绘图之外还需要向结构专业提荷载与向电气专业提用电负荷。但在BIM模式下，所有信息都在模型中汇总，可以直接读取跨专业信息，甚至水专业的水泵电量修改后，电气专业负荷计算可以实时随时更新。所有的专业都围绕着一个统一的模型，不仅简化了工作模式，而且强化了协同的有效性和联动性，使排水系统设计人员可以随时观察到所有专业设计人员的修改，给协同设计带来了质的飞跃。

现阶段，BIM技术在给排水工程设计中获得了广泛的应用与大力的推广。在给排水工程的设计上，BIM技术能够为其提供管道综合设计应用、可视化设计应用，同时能够实现参数化设计以及协同设计。但是，目前BIM技术在给排水设计方面的应用还存在一些问题，如缺少符合中国建筑设计标准的构件、族库不够完善等等。尽管现在BIM软件还有着不完善的地方，但其代表了当今设计工作的发展方向。随着建筑行业信息化进程的加快，BIM设计必将有力推动给排水工程设计的发展。
