看BIM如何应用于超高层项目？

赏析中建二局一公司华中经理部的超高层项目——华远华时代，看BIM技术在超高层项目中的应用。

华远华时代项目效果图与BIM模型对照

华远华时代项目由两栋超高层249.8m、一栋高层85.75m、三层裙房及四层地下室组成，总建筑面积约为28.3万㎡，建成后将成为湖南省最高的loft公寓。

BIM在项目中的应用

项目通过BIM全过程施工模拟解决了多专业，深层次的技术问题。

1.制定BIM实施计划书

BIM实施计划书、工程造价管理BIM应用手册

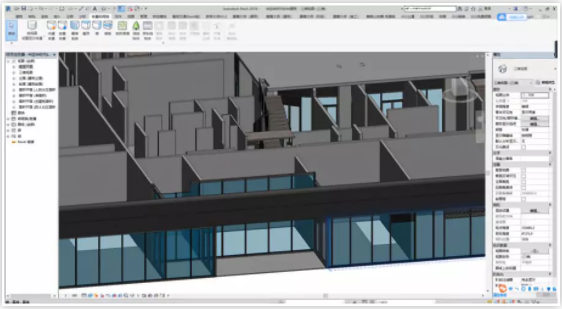

2.建模审图

通过建筑结构机电等各专业的模型搭建协同检查，发现各专业自身或专业间错漏碰缺的问题。

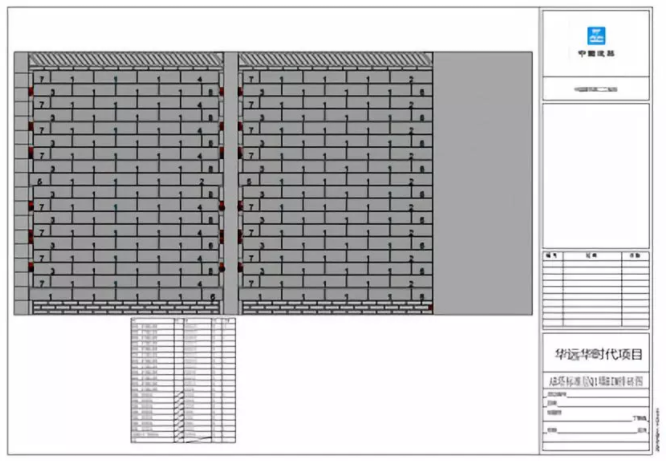

3.砌体排布深化设计

在二次结构模型内进行砌体排布，对墙体编号标注，生成每垛墙的排布图和用料表。

4.综合场布

构件族库

结合公司CI形象标准、临设构配件标准建立

场地布置

便于临建材料筹备，指导施工场地搭建

5.样板模型指导

采用样板引路的指导原则，在revit中制作现场施工样板，给工人进行工艺交底，使其清晰准确地了解施工工艺。

6.钢结构设计

采用Tekela对钢结构深化设计，并指导项目钢柱吊装及焊接工作，确保两者之间不出问题

7.机电管线优化

超高层通过机电管线模型的创建，有助于管线的综合排布，大大提升了净空层高。

施工模拟

日光全季节、全天候模拟

从现场施工总平面图部署、可视化管理、机电管理、钢结构施工、技术管理，到质量管理、安全管理、商务管理等方面，BIM技术实现了全方位覆盖。
